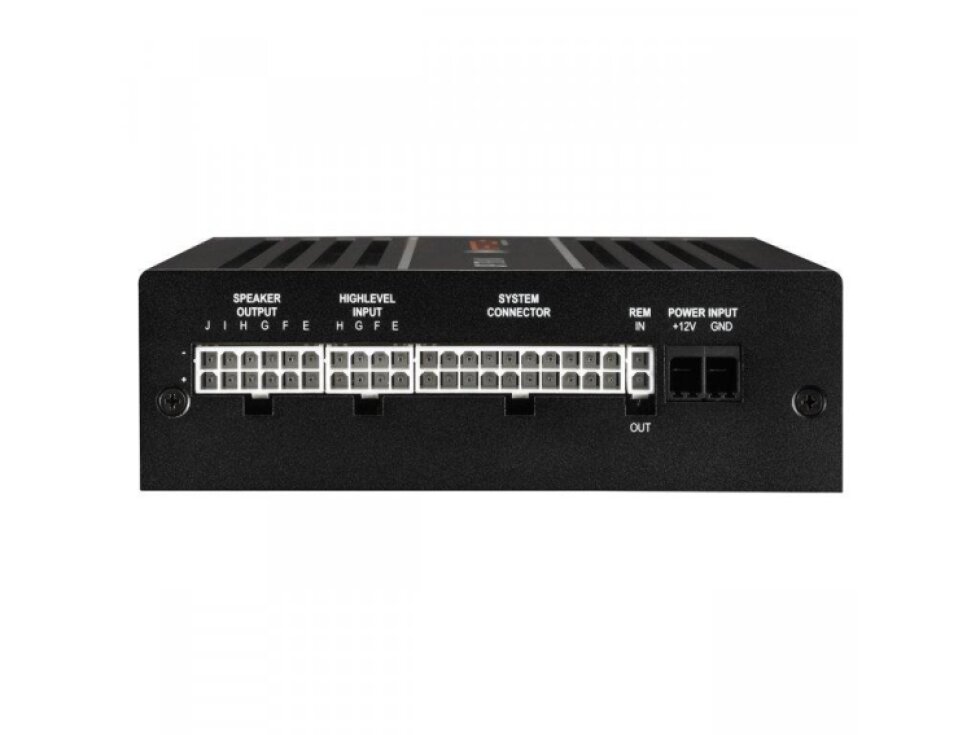

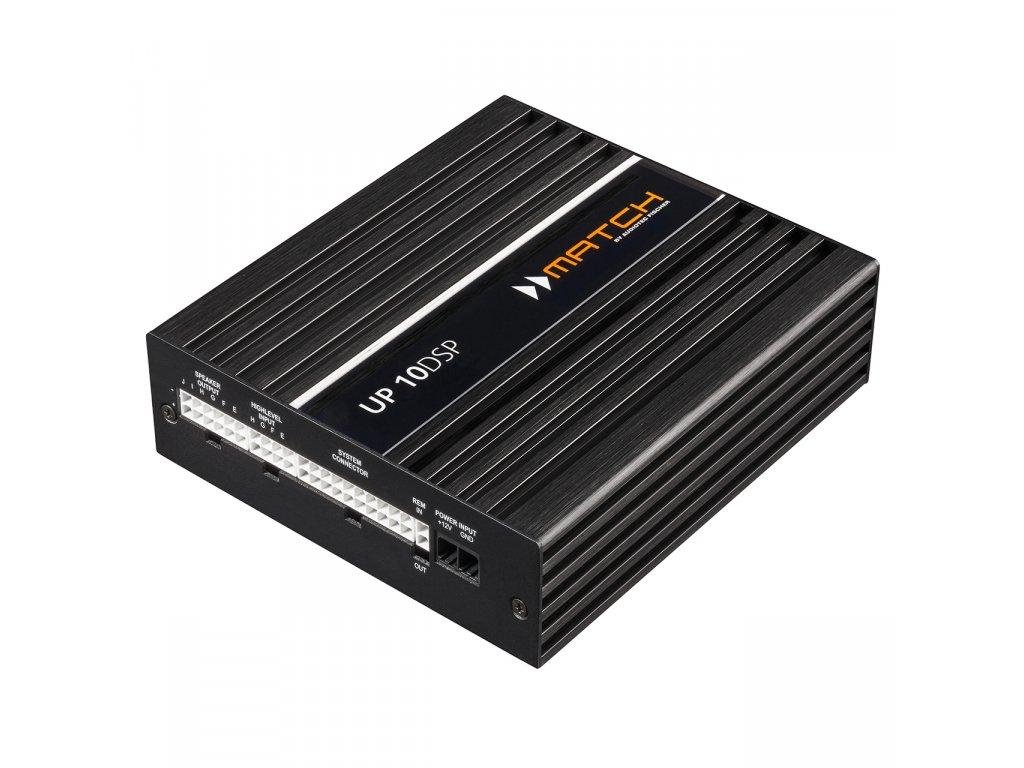

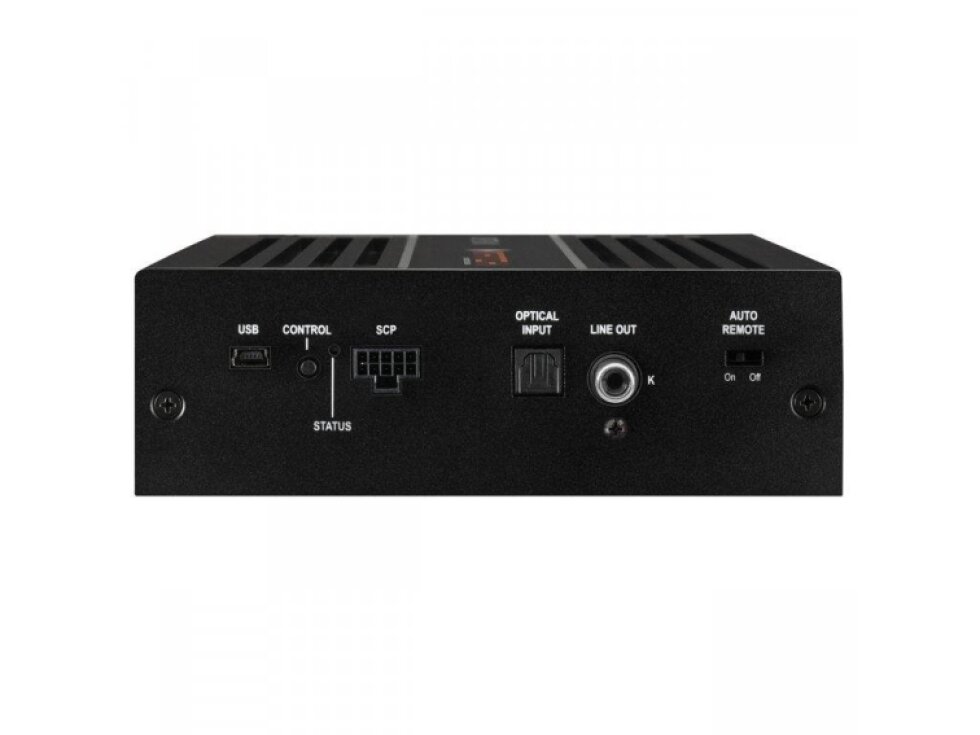

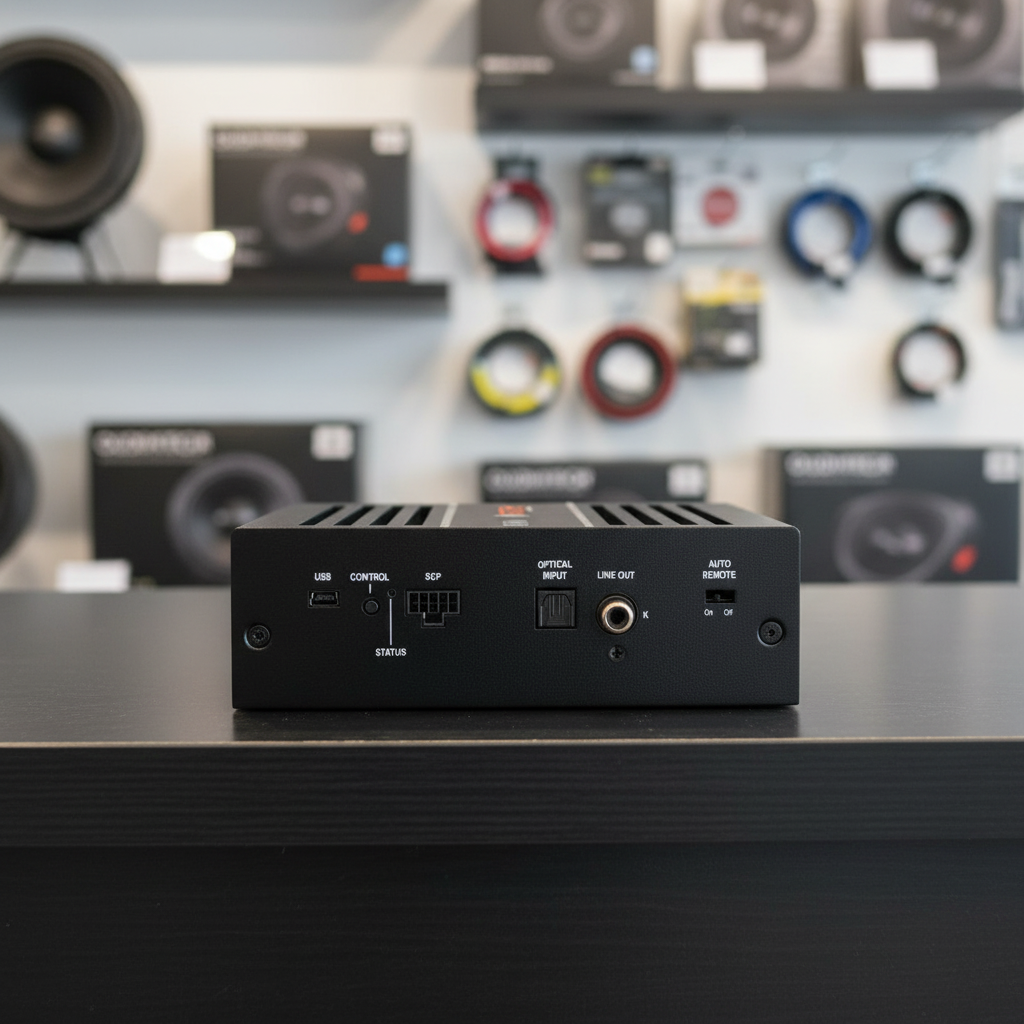

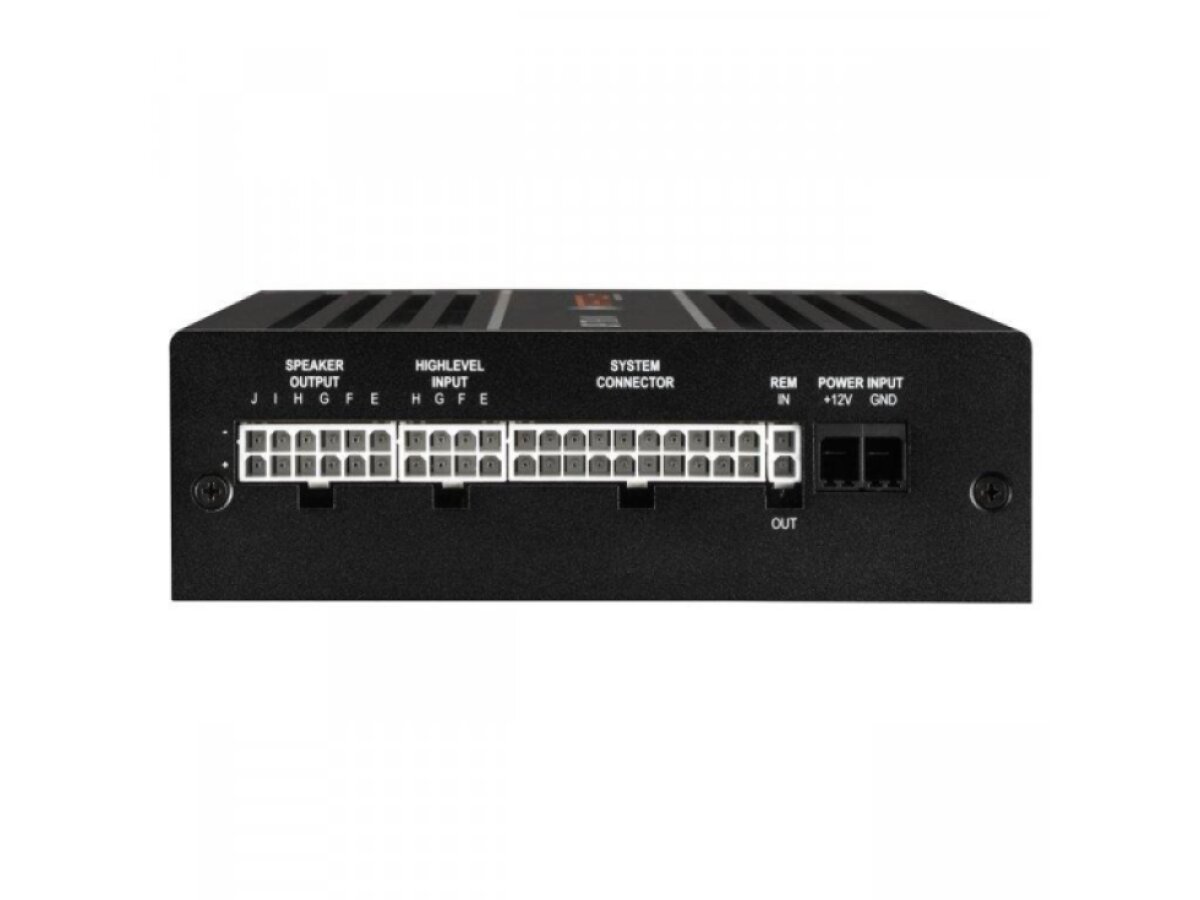

Zesilovač Match UP 10DSP

Maximální konektivita

Za účelem optimálního přizpůsobení stávajícím vícekanálovým audio systémům je nový UP 10DSP vybaven ne méně než 8 vysokoúrovňovými vstupy (včetně dvou vstupů s až 32 volty), optickým digitálním vstupem, slotem pro rozšiřující karty Match, 10 výstupy zesilovače a celkem 11 DSP kanály. Jeho bezpečný provoz navíc zajišťují inteligentní technologie, jako je proprietární obvod ADEP.3 a 32bitová platforma ACO.

Virtuální zpracování kanálu – přivítejte novou éru směřování signálu

Snaha o přizpůsobení se moderním OE audio systémům prostřednictvím neustále rostoucího počtu vstupů má významný dopad na složitost směrování signálu uvnitř dnešních zesilovačů. Zejména pokud je několik vstupních signálů smícháno a následně znovu rozděleno na vícecestné systémy, konvenční koncepty směrování rychle dosahují svých limitů, a to jak z hlediska implementace, tak použitelnosti. Nový vícefázový „Virtual Channel Processing“ vyvinutý firmou Audiotec Fischer ve spojení s uznávaným a uživatelsky přívětivým softwarem DSP PC-Tool usnadňuje zapojení i velmi složitých konfigurací audio systémů různých výrobců. Kromě toho umožňuje volně přiřadit vlastní zvukové funkce výrobce, například „RealCenter“ nebo „Augmented Bass Processing“. UP 10DSP je díky velkému počtu kanálů v kombinaci s volitelným modulem MEC ANALOG IN také ukázkovým příkladem pro použití, kde má smysl směřování 1 do 1 (IOR).

Rychlost je vším – díky ACO

Vysoký počet kanálů si žádá ultra rychlý hardware – vlastní 32bitová ACO platforma značky Audiotec Fischer se stará o všechny řídící funkce a zajišťuje citelné zvýšení rychlosti, zejména z hlediska datové komunikace se softwarem DSP PC-Tool, ale také bleskově rychlého přepínání mezi až deseti nastaveními zvuku. ACO však nabízí mnohem víc – kromě implementovaných zvukových efektů jako jsou Augmented Bass Processing nebo RealCenter nabízí také kanálový ekvalizér včetně vstupního analyzátoru signálu (ISA) pro snadnou analýzu a kompenzaci vstupních signálů OE rádií.

Vysoký výkon v kompaktním balení

Navzdory obrovskému výstupnímu výkonu 8 × 65 wattů při 4 ohmech a 2 × 90/160 wattů při 4/2 ohmech na sub-out, stejně jako pestré paletě funkcí, se nový UP 10DSP vyznačuje mimořádně kompaktním designem. Je proto možné jej nainstalovat i ve stísněných prostorách.

Funkce

- Ultra výkonný 10kanálový zesilovač s 1kanálovým linkovým výstupem a 11kanálovým DSP
- Ideální pro upgrade vícekanálových továrních audio systémů
- Volitelné kabelové svazky pro snadnou integraci do stávajících vícekanálových továrních audio systémů
- Extrémně výkonný 64bitový zvukový DSP s pevným bodem
- ACO – Pokročilá 32bitová platforma CoProcessor pro systém a řadu funkcí DSP, jako
jsou:

- ISA (Input Signal Analyzer) a InputEQ pro snadnou analýzu a kompenzaci vstupních signálů
- Zvukové efekty – Augmented Bass Processing (rozšířené zpracování basů), StageXpander, RealCenter & Co.
- 8 vstupů vysoké úrovně s obvodem ADEP.3 – dva kanály s citlivostí vstupu až 32 V RMS
- 1 to 1 Input/Output Routing (IOR) v kombinaci s volitelným modulem MEC ANA-LOG IN – stejný počet vstupů vysoké úrovně a výstupů zesilovače
- Virtuální zpracování kanálů (VCP) umožňuje ještě flexibilnější konfiguraci pro vysoce komplexní audio systémy
- Slot pro rozšiřující kartu MATCH (MEC) pro další vstupní/výstupní moduly, jako je
Bluetooth® Audio Streaming, streamování zvuku s vysokým rozlišením přes USB atd.
- Optický vstup ve formátu SPDIF se vzorkovací frekvencí mezi 12 a 96 kHz
- 1kanálový analogový RCA výstup pro připojení k externímu zesilovači, např. subwooferovému zesilovači
- SCP (Smart Control Port) pro volitelné příslušenství, např. WIFI CONTROL, DIRECTOR, CONDUCTOR & Co.
- Spínání Auto Remote
- Funkce start-stop i když napětí baterie během startování motoru klesne na 6 V
- Kompaktní design s nízkým odvodem tepla díky mimořádné účinnosti

Speciální funkce

Technologie třídy GD

Vlastní koncepce třídy GD společnosti Audiotec Fischer posouvá účinnost konvenčních zesilovačů třídy D na novou úroveň. Změnou vnitřního napětí v několika krocích v závislosti na vstupních signálech zesilovače jsou výrazně sníženy ztráty a celková frekvence se vždy blíží maximu. Množství generovaného tepla je takřka zanedbatelné, díky čemuž bylo možné zařízení osadit malými chladiči a dát mu kompaktní rozměry.

ACO – pokročilý 32bitový CoProcessor

Zesilovač MATCH UP 10DSP obsahuje mimořádně výkonný 32bitový CoProcessor nejnovější generace, jenž zajišťuje všechny monitorovací a komunikační úkoly, a to interně i externě. Na rozdíl od generace 8bitových předchůdců dosahuje tento MCU mnohem vyšší rychlosti s ohledem na přepínání nastavení a datovou komunikaci se softwarem DSP PC-Tool. Další významnou výhodou je integrovaný nativní spouštěč procesoru CoProcessor. Umožňuje softwarové aktualizace všech komponent DSP za účelem nastavení obvodu ADEP.3 řízeného mikrokontroléry, například při budoucích úpravách/změnách v diagnostickém systému továrních rádií nebo v případě, že bude zařízení rozšířeno o další rozhraní. Navíc díky nové flash paměti nabízí ACO 10 běžných paměťových nastavení namísto běžně nabízených dvou.

Inteligentní vstup vysoké úrovně ADEP.3

Současná tovární autorádia automobilek obsahují sofistikované možnosti diagnostiky připojených reproduktorů. Zejména nejnovější generace autorádií je vybavena dodatečnými monitorovacími funkcemi, v důsledku čehož po zapojení běžných zesilovačů často dochází k chybovým hláškám a ztrátám konkrétních funkcí (např. funkce faderů). S Match UP 10DSP to však nehrozí. Nový obvod ADEP.3 (Advanced Diagnostics Error Protection, 3. generace) tyto problémy účinně řeší, aniž by docházelo k nepotřebnému načítání výstupů reproduktorů OE rádia během náročného provozu.

Možnost start-stop

Spínané napájení MATCH UP 10DSP zajišťuje konstantní vnitřní napájecí napětí, i když napětí baterie během startování motoru klesne na 6 V. Pokud napájecí napětí klesne pod 10,5 voltů na déle než 5 sekund, zesilovač se přepne do ochranného režimu signalizovaného červenou diodou, aby se zabránilo dalšímu vybíjení autobaterie.

Automatická digitální detekce signálu

Nový Match UP 10DSP umožňuje signálem řízené přepínání mezi analogovými vstupy a digitálním vstupem. Jakmile je na optickém vstupu detekován vstupní signál, zesilovač se na něj automaticky přepne. Tuto funkci lze deaktivovat v softwaru DSP PC-Tool. Další možností je ruční přepínání mezi analogovým a digitálním výstupem pomocí volitelného dálkového ovládání.

Režim úspory energie

Režim úspory energie je součástí základního nastavení. Umožňuje výrazně snížit spotřebu energie zesilovače UP 10DSP a případně také ostatních připojených zesilovačů, jakmile po dobu delší než 60 sekund není detekován žádný vstupní signál. Pozor, v mnoha současných automobilech se sběrnicemi CAN a jinými vnitřními systémy tohoto typu se může stát, že rádio zůstane „nezištně“ zapnuté po dobu až 45 minut, a to dokonce i po zamčení a vystoupení z vozidla! Jakmile je režim úspory energie aktivní, vzdálený výstup a tedy i připojené zesilovače budou vypnuty. MATCH UP 10DSP reaktivuje dálkový výstup během jedné sekundy, pokud detekuje hudební signál. Uživatel má možnost buď zvýšit/snížit čas vypnutí (60 sekund) nebo zcela deaktivovat režim úspory energie pomocí softwaru DSP PC-Tool.

Funkce DSP

RealCenter

Funkce RealCenter je unikátní algoritmus vyvinutý mateřskou společností Match (Audiotec Fischer), který zvýrazňuje hudební informace přítomné v levém i pravém předním kanálu a vytváří jedinečný středový signál. Na rozdíl od běžných postupů, ve kterých se sčítají pouze kanály, je intenzita středového signálu dynamicky řízena stereofonním informačním obsahem levého a pravého kanálu. Zní to složitě, ale výsledný efekt je ohromující – v praxi to znamená, že pokud je signál vysílán pouze levým nebo pravým kanálem, středový kanál nebude nic reprodukovat. V případě běžných algoritmů je úroveň hlasitosti středového kanálu pouze snížena o 6 dB (= o polovinu). Funkce RealCenter vyvinutá společností Audiotec Fischer ale zajišťuje jedinečný a rozšířený zážitek z poslechu jak pro řidiče, tak pro spolujezdce. Nevýhody konvenčního středového kanálu jsou tedy minulostí.

Rozšířené zpracování basů

Funkce „Augmented Bass Processing“ z dílny společnosti Audiotec Fischer sestávající ze dvou revolučních zvukových funkcí „Dynamic Bass Enhancement“ a „SubXpander“ byla vyvinuta za účelem významného zlepšení basové složky generované subwoofery. Funkce „Dynamic Bass Enhancement“ důmyslně kombinuje maximální hluboké basy a nejvyšší zvukový tlak – bez ohledu na styl hudby nebo ovládání tónů v hlavní jednotce. V závislosti na vstupním signálu získává „Dynamic Bass Enhancement“ nižší frekvenční rozsah a mění mezní frekvenci podzvukového filtru. Výsledkem je výrazně silnější a hlubší basová odezva při nízkých a středních úrovních hlasitosti bez rizika mechanického nebo elektrického přetížení subwooferu při vyšších hlasitostech. Budete překvapeni, až zjistíte, co vlastně vaše subwoofery dokážou. Pokud chcete dosáhnout ještě nižších a hlubších basů, můžete zapnout funkci „SubXpander“. K základním tónům se pak přidají subharmonické tóny s frekvencí mezi 50 a 100 Hz.

StageXpander

V závislosti na uspořádání reproduktorů v autě lze na předních sedadlech vytvořit více či méně široké stereofonní zvukové jeviště. Středový reproduktor může někdy omezovat reprodukci hudby v prostoru. Právě z toho důvodu společnost Audiotec Fischer vyvinula nový „StageXpander“ – funkci, která zdá se boří akustické limitace a umožňuje vytvořit širší stereofonní základnu, aniž by to mělo jakýkoliv vliv na přesnost hlasů a hudebních nástrojů v přehrávaných skladbách. Efekt lze upravit ve čtyřech krocích podle osobních preferencí.

ClarityXpander

Chcete, aby měly výšky ve vašem voze tu správnou zřetelnost a čistotu? S funkcí „ClarityXpander“ z dílny společnosti Audiotec Fischer máte nyní k dispozici ten správný nástroj. Při správném nastavení (je možné zvolit jedno ze tří) tato funkce přidává v horním kmitočtovém rozsahu další harmonické tóny – oceníte to zejména pokud výšky továrních reproduktorů ve vašem voze postrádají čistotu. Tento „boost“ je k dispozici nejen pro dva přední kanály, ale kromě toho je samostatně nastavitelný i pro středový kanál. Středový kanál navíc umožňuje aktivaci automatického a dynamického ovládání, takže nehrozí, že by došlo k unavení vašeho sluchu v důsledku poslechu nadměrného množství vysokých tónů.
